項目

Specifications

單位 Unit

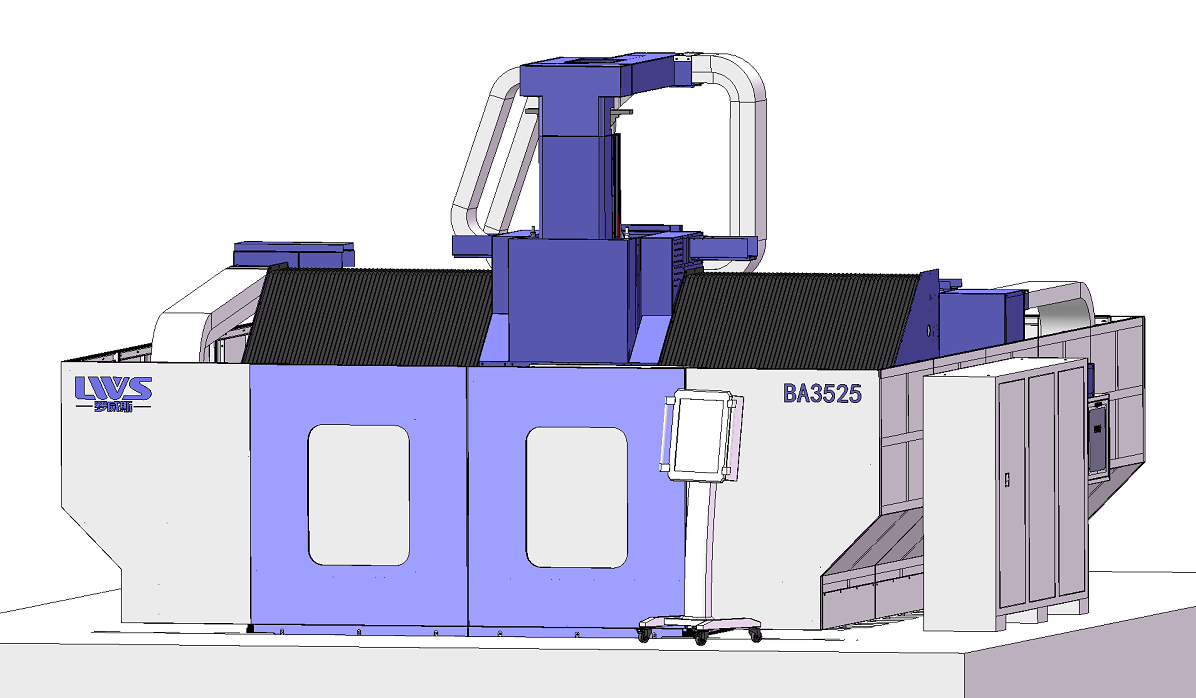

BA3525E

行程Travel

X軸

X-axis

mm

3,500

Y軸

Y-axis

mm

2,500

Z軸

Z-axis

mm

8,00

主軸鼻端至工作臺距離

Distance from spindle end to table

mm

150~950

工作臺Table

工作臺長度×工作臺寬度: 工作臺承載

Table length × Table width: table load

mm: tons

3,500×2,500 : 1200Kg/m²

進給速度Traverse

快速進給

Cutting feedrate

m/min

X/Y=20, Z= 30

加速度

Acceleration

m/sec2

3

主軸Spindle

主軸孔錐度

Spindle taper

-

HSK63A

主軸轉速

Spindle speed

rpm

20,000

主軸功率(S1/S6)

Spindle power

kW

31.5

最大扭矩

Max.Nm.

Nm

120.5

X/Y/Z軸電機功率

Axis power

kw

7.2/7.2/4.7

切削進給速度

Cutting speed

mm/min

15000

精度 Accuracy

定位精度

Positioning precession

mm

X/Y/Z≤0.03/0.02/0.015mm全程

重復定位精度

Repeatability

mm

X/Y/Z≤0.015/0.015/0.01mm全程

循圓檢測

Circular test

mm

XY/ 0.015；XZ/ 0.025；YZ/ 0.025

自動換刀裝置Automatic Tool Changer

刀把型式

Tool shank

-

HSK63A

刀具數

Tool magazine capacity

pcs

24

最大刀長

Max. tool length

mm

300

最大刀徑-

鄰近換刀

Max. tool diameter-

with adjacent tool

mm

Ø100

最大刀徑-

無鄰近換刀

Max. tool diameter-

without adjacent tool

mm

Ø130

最大刀重

Max. tool weight

Kg

7

其它

機床外形尺寸

mm

6500*5000*3800

機床電氣總?cè)萘?/p>

KVA

50

主機重量

Kg

50000
